型依存関係ダイアグラムを調べる

初期ダイアグラムを作成する

新しい型依存関係ダイアグラムを作成するには、いくつかの方法があります。

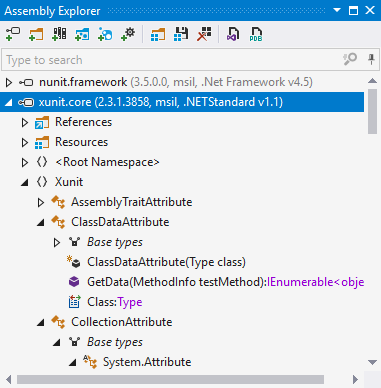

• ソリューションエクスプローラー、オブジェクトブラウザー、アーキテクチャエクスプローラー、クラスビュー、またはアセンブリエクスプローラーウィンドウで 1 つ以上の項目を選択し、メインメニューで ReSharper | アーキテクチャー | 型の依存関係ダイアグラムの表示を選択し、選択項目を右クリックして型の依存関係ダイアグラムの表示を選択するか、Control+Shift+Alt+A を押して型の依存関係ダイアグラムの表示を選択します。

  この場合、選択したアイテム内で宣言されたすべての型がダイアグラムに追加され、集約、使用箇所、継承の依存関係が視覚化されます。

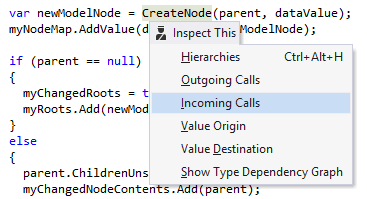

• エディター内の任意の場所にキャレットを置き、メインメニューで ReSharper | アーキテクチャー | 型の依存関係ダイアグラムの表示を選択するか、これを調べるコマンドを呼び出して (ReSharper | インスペクション | これを調べるを選択するか、Control+Shift+Alt+A を押します)、型の依存関係ダイアグラムの表示を選択します。

  この場合、ファイルのすべての型がダイアグラムに追加され、集約、使用箇所、継承の依存関係が視覚化されます。

• プロジェクト依存関係ダイアグラムで 1 つ以上の項目を選択し、選択範囲を右クリックして、コンテキストメニューで型の依存関係ダイアグラムの表示を選択します。

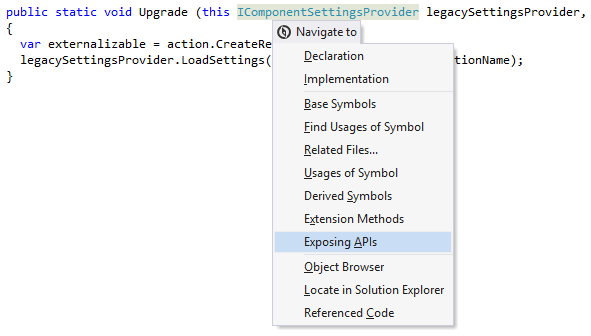

• 使用箇所を表示、ベースシンボルへ移動、派生シンボルに移動、次に移動: API の公開などのコマンドの結果リストポップアップで、Alt+Num+ を押すか、ダイアグラムに表示する、 をクリックします。

  基本 / 派生シンボルの場合、継承階層の対応する部分がダイアグラムに追加され、継承の依存関係のみが視覚化されます。公開 API の場合、ダイアグラムには、指定された型を返すメソッドを含む型と、型の依存関係のみを返す型が表示されます。

• 検索結果ウィンドウまたは型階層に表示される結果のリストで、ダイアグラムに表示する をクリックします。

  このような場合、すべての使用箇所または階層エントリがダイアグラムに追加され、使用箇所 / 継承の依存関係が視覚化されます。

• 1 つ以上のプロジェクト参照を選択し、選択範囲を右クリックして、ダイアグラムに使用箇所を表示する を選択します。

  この場合、ダイアグラムには参照元プロジェクト内の参照アセンブリの型の使用状況が表示されます。

新しく作成された型依存関係ダイアグラムが階層ウィンドウの新しいタブに表示されます。

ダイアグラムはソリューションと同期されていないことに注意してください。つまり、コード内の型の名前を変更したり削除したりしても、ダイアグラムは変更されません。ダイアグラムが最新であるかどうかを確認するには、右下隅に表示される作成時間を確認できます。ダイアグラムを現在のソリューションの状態と同期するには、ツールバーのリフレッシュ をクリックし、リフレッシュ・型の依存性を選択します。

ダイアグラムの表示を調整する

型依存性ダイアグラムは、次の 2 つの方法でレイアウトできます。

• 有機レイアウトャー — このオプションは、継承関係に従って型を配置します。基本型は上に移動します。

• ビジネスロジックレイヤー — このオプションは、表示されているすべての関係に従って型を配置します。

ダイアグラムの左側にある対応するセレクターを使用して、これらのオプションを切り替えることができます。

ダイアグラムに型を追加または削除した後、または依存関係フィルターを変更した後にダイアグラムのレイアウトを更新するには、ツールバーのリフレッシュ をクリックして、ダイアグラムのレイアウトをリフレッシュを選択します。

ダイアグラムをパンするには、ダイアグラム項目の外側のダイアグラム領域内の任意の場所をクリックし、ハンドカーソル が表示されている間にドラッグします。ズームするには、マウスホイールを使用します。ダイアグラム領域の左上隅にあるコントロールを使用して、ズームやパンを行うこともできます。

ダイアグラムのレイアウトは自動的に計算されますが、必要に応じて変更できます。すべてのアイテムを移動できます。アイテム（型、依存関係リンク、グループ化アイテム）を移動するには、まずクリックして選択し、次にクロスカーソル が表示されている間にクリックしてドラッグします。

必要に応じて、次のいずれかの方法で、ダイアグラムのグループ化項目を折りたたんで展開できます。

• グループ化アイテムの左上隅にある下向き矢印をクリックします。折りたたむと、記号が上矢印に変わり、クリックしてアイテムを展開できます。

• ダイアグラム内のグループ化項目を選択し、Ctrl + Left Arrow と Ctrl + Right Arrow を押します。

ダイアグラムの項目を追加および削除する

いつでも、表示されたダイアグラムを変更して、必要な型だけが表示されるようにすることができます。

必要に応じて、元に戻す をクリックするか、Ctrl+Z を押すことで、ダイアグラムで行われた変更 (追加 / 削除された項目) を段階的に元に戻すことができます。元に戻すコマンドを元に戻すには、やり直し をクリックするか、Ctrl+Y を押します。

ダイアグラムから型とフォルダーを削除するには、項目をグループ化するときに右上隅の十字を使用するか、項目が選択されているときに Delete を押します。または、保存する項目を選択して右クリックし、コンテキストメニューで選択したアイテムのみを表示するを選択します。複数選択の場合、Ctrl - 項目をクリックします。

ダイアグラムにアイテムを追加する方法はいくつかあります。

• 型、フォルダー、プロジェクトをソリューションエクスプローラーからダイアグラムにドラッグアンドドロップします。

• エディターで型を選択し、選択した型をダイアグラムにドラッグアンドドロップします。

• 参照されているすべての型を検索して追加するには、型またはグループ化項目を右クリックし、参照されるすべての型を追加するを選択します。グループ化項目 (フォルダーまたはプロジェクト) でこのコマンドを呼び出すと、ReSharper は現在表示されているすべての型の参照されている型を追加します。

• ソリューションおよび参照アセンブリから名前で型を検索して追加するには、検索フィールドに名前を入力します。入力時にワイルドカード (アスタリスク * など) とキャメルハンプを使用できます。



  型を選択して Enter を押すか、型をクリックしてダイアグラムに追加します。ドロップダウンで緑色でハイライトされている型は、すでにダイアグラムに追加されています。このような型を選択すると、ダイアグラムのフォーカスがその型に移動します。

• 詳細ポップアップで、関連する型をクリックして追加するか、すべての使用された型をダイアグラムに追加する、ダイアグラムにすべての用途を追加する、すべての基本型を追加する、直ちに継承するすべての継承を追加するリンクを使用して複数の型を追加します。

特定の型とコンテナーを研究する

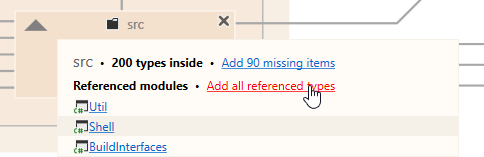

ノードが折りたたまれている場合、ノードの上にカーソルを置くと、内部にあるものをすぐに確認できます。表示されるポップアップで、このノード内のダイアグラムに追加された型の数と、このノード内から参照されるすべてのモジュールを確認できます。

必要に応じて、参照されているモジュールをクリックするか、不足しているアイテムを追加をクリックして、このノードから他のアイテムをダイアグラムに追加できます。

任意の型をダブルクリックして、エディターで開くことができます。コンパイルされたアセンブリで型が定義されている場合、コンパイルされたコードに移動するための推奨する方法に従って型が開かれます。

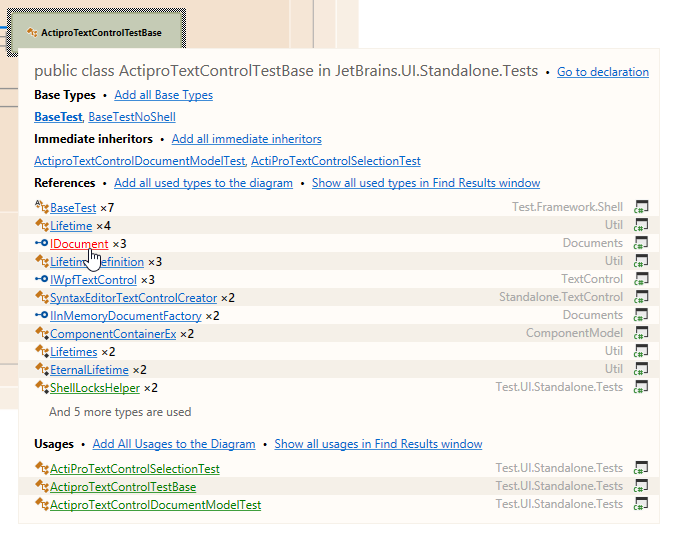

特定の型 (および型間の依存関係 ) に関する詳細情報を取得できます。型の詳細を表示するには、型の上にマウスを置き、詳細ポップアップが表示されたらすぐにマウスポインタをその上に移動します。

型の詳細ポップアップでは、指定された型が使用する型、型が使用される場所、継承された型、コンストラクターパラメーターで使用される型などが表示されます。

型に XML ドキュメントがある場合は、ポップアップに概要も表示されます。

関連する型をクリックしてダイアグラムに追加できます。緑色でハイライトされている型は、すでにダイアグラムに追加されています。そのような型をクリックすると、ダイアグラムのフォーカスがその型に移動します。エディターで型自体を開くには、その名前の横にある宣言に移動をクリックします。

型間の依存関係を調査する

型依存ダイアグラムでは、いくつかの種類の依存関係を視覚化できます。特定の種類の依存関係を表示または非表示にするには、フィルター依存関係 セレクタの対応する項目を使用します。

• 集約の依存関係 — 型が他の型のコレクションまたはコンテナーである場合に、ある種の依存関係を表示します。

  この種の依存関係は緑色の点線で示されています。対応するフィールドの名前が行の横に表示されます。この行の上にマウスを置くとフィールド宣言が表示され、エディター内の対応する場所に移動できます。

• 依存関係を使用する — ある型の変数、パラメーター、メソッドの戻り値が別の型で使用されている場合、一種の依存関係を表示します。

  この種の依存関係は青い線で示され、その太さは相対的な使用回数を反映します。この行の上にマウスを置くと、使用箇所のリストが表示されます。



  特定の用途をクリックすると、テキストエディターの対応する場所に移動し、すべての使用箇所を表示リンクをクリックすると、検索結果ウィンドウのすべての用途が開きます。

• 継承の依存関係 — ある型が別の型を拡張または実装するときに、一種の依存関係を表示します。この種の依存関係は、濃い緑色の線で示されます。この行の上にマウスを置くと継承関係が表示され、エディター内の対応する場所に移動できます。

  推移的な継承の依存関係は破線を使用して示されています。そのような線の上にマウスを移動し、ポップアップを使用して依存関係が通過する型を確認し、それらの型をクリックしてダイアグラムに追加できます。



• 戻り値の型依存性 — ある型に別の型を返すメソッドまたはプロパティがある場合、一種の依存関係を表示します。この種の依存関係は紫色の線で示されます。この行の上にマウスを置くとメンバーのリストが表示され、エディター内の対応する場所に移動できます。

• コンストラクターインジェクション — ある型が別の型のコンストラクターパラメーターとして公開される場合、一種の依存関係を表示します。この種の依存関係は茶色の線で示されます。この行の上にマウスを置くとコンストラクターが表示され、エディター内の対応する場所に移動できます。

ダイアグラム上の他の ReSharper 機能を呼び出す

ダイアグラムをファイルにエクスポートする

依存関係を調べている任意の時点で、次のツールバーボタンを使用してダイアグラムをファイルにエクスポートできます。

ダイアグラムのエクスポート をクリックします。開いた「名前を付けて保存」ダイアログで、「ファイルの種類 :」セレクターを使用してダイアグラムをエクスポートする方法を選択できます。

• PNG — ダイアグラムの現在のビューを PNG イメージにエクスポートします。

• XML 用紙仕様 — 大きなダイアグラムを印刷するために使用できる XPS 形式でダイアグラムをエクスポートします。

• GraphML — ダイアグラムを GraphML 形式でエクスポートします。これは、外部分析や ReSharper へのインポートに使用できます。

ダイアグラムのインポート

ReSharper からエクスポートした、または別のツールからエクスポートした GraphML 形式のダイアグラムがある場合は、それをインポートできます。これを行うには、メインメニューから ReSharper | アーキテクチャー | ダイアグラムのインポートを選択するか、プロジェクトまたは型の依存関係ダイアグラムでダイアグラムのインポート をクリックしてから、ダイアグラムを含む *.graphml ファイルを選択します。
