ジェネレーターユーザガイド Demo4

Generator ユーザーガイドデモ 4

このデモでは、demoLang3 ジェネレーター ( デモ 3 を参照) をさらに進化させ、パネルコンポーネントのサポートを追加します。ボタンやラベルとは異なり、パネルには他のパネルを含む他のコンポーネントを含めることができます。ジェネレーターで再帰が発生します。削減がこの種の問題の解決にどのように役立つかを見ていきます。

新しい言語

demoLang4 の demoLang3 ジェネレーターの大部分を再利用します。

• 新しい言語「generator_demo.demoLang4」を作成します

• 言語プロパティダイアログで拡張言語を追加します:「jetbrains.mps.sampleXML」と「jetbrains.mps.baseLanguage」

• この言語用の新しいジェネレーターが存在しない場合は作成します。詳細については、デモ 1 を参照してください。

• demoLang4 ジェネレーターから（空の）マッピング構成 'main' を削除します (demoLang3 ジェネレーターから demoLang4 ジェネレーターに必要なすべてのパーツをコピーします)

• demoLang3 ジェネレーターから demoLang4 ジェネレーターにすべてのノードをコピーして貼り付けます

パネル用テンプレート

ボタンとラベルの生成方法に合わせて、パネルのコードを生成するための新しいテンプレートを作成します -insert_Panel。このテンプレートは、たとえば insert_Label と非常によく似ているため、既存のテンプレートの 1 つのコピーとして新しいテンプレートを作成します。

• ポップアップメニューのクローンルートコマンド demoLang4 発生器内との invoke insert_Label テンプレート（ツリー内）を選択

• エディターで - 新しいテンプレートの名前を変更します: insert_Label- > insert_Panel

• テンプレートコードで -JLabel を JPanel に置き換えます

• 'setText（...）' ステートメントを削除 - パネルは 'text' プロパティをサポートしていません

• switch_Element テンプレートスイッチで、パネルのエントリを追加します。

• ジェネレーターを再生成します

最初のテスト

新しいテストモデルを作成しましょう。

• 'test_models' ソリューションに移動します

• モデル「test3」をモデル「test4」に複製

• モデルプロパティダイアログで、「生成中」言語の demoLang3 -> demoLang4 を置き換えます。詳細については、デモ 2 を参照してください。

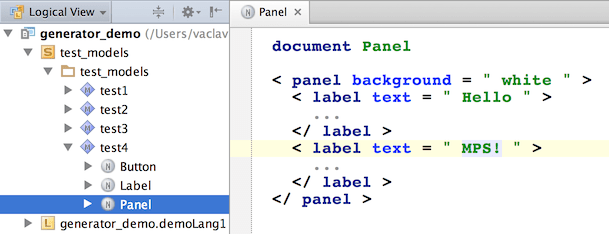

• モデル「test4」に、ルート要素「panel」を含む新しいドキュメント「Panel」を追加します

• 属性を追加する: 'background' white' 'を' panel ' 要素に

• いくつかの「ラベル」要素を「パネル」要素に追加します。

• 「test4」モデルのファイルを生成する

• 生成されたファイルをプレビューする

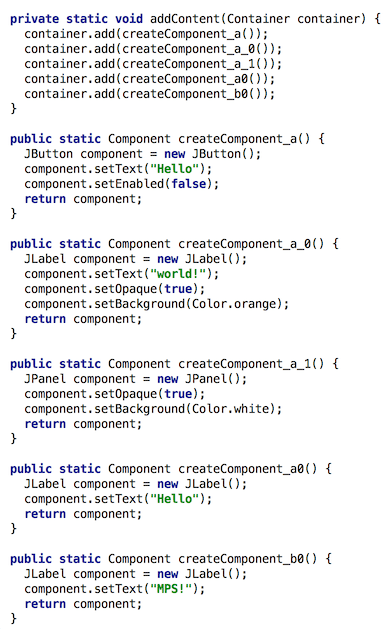

生成された UI は、「Hello MPS!」ラベルは新しいパネル内にネストする必要があります。代わりに、フレームに直接追加されます。これは、私たちのジェネレーターが現在、ルート要素と非ルート要素との間に違いをもたらさず、単にすべてトップレベルの視覚コンポーネントに変えるためです。入力モデルの各要素について、ジェネレーターは静的メソッド宣言「createComponent()」を「DemoApp」クラスに挿入し（これはまったく問題ありません）、「DemoApp」クラスの「addContent()」メソッド内に対応するメソッド呼び出しを生成しますこれはルート要素に対してのみ行う必要があるため、変更する必要があります）。

現在の実装では、コンポーネント階層がフラット化されています（すべてのコンポーネントは、アプリケーションのコンテンツペインに直接追加されます）。

LOOP マクロをルート要素に制限する

攻撃する最初の問題は、DemoApp テンプレートの LOOP マクロです。これは、ルート要素を反復処理して、それらの container.add() 呼び出しを生成するだけです。パネル内にネストされた要素は、後で UI に追加するパネルを含む必要があるため、ループに含めないでください。

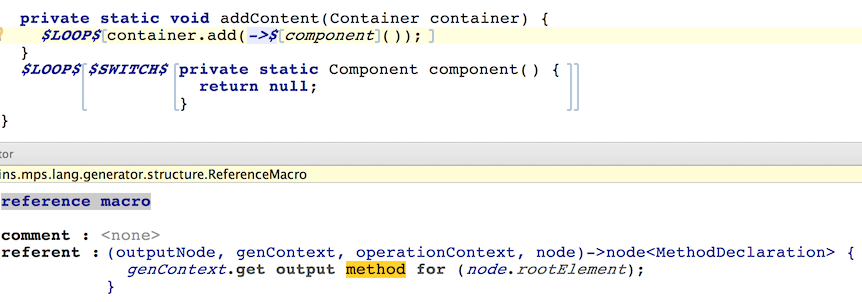

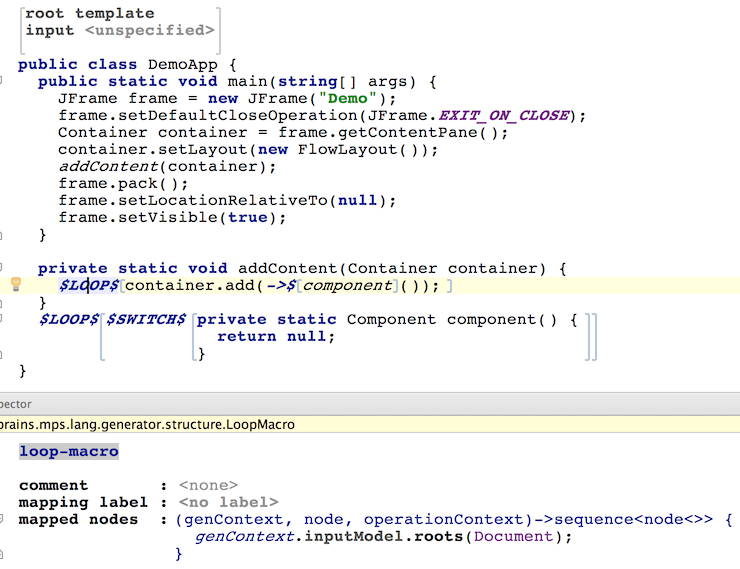

最初の LOOP マクロを変更してみましょう。また、各要素の 静的メソッド宣言を生成した 2 番目の LOOP マクロは変更されていないことに注意してください。

現在、Elements ではなく Documents をループしているため、LOOP 内の参照マクロを変更する必要があります。

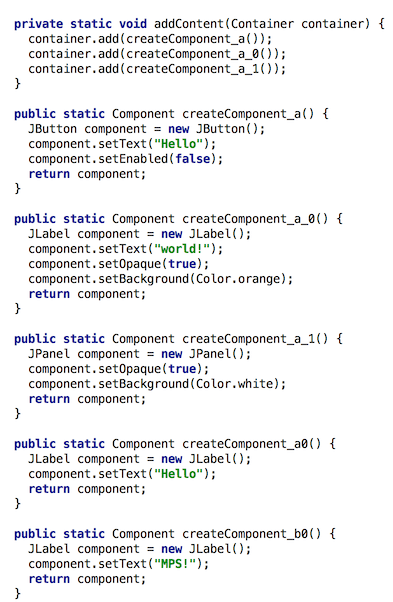

言語を再構築して生成されたファイルを見ると、ネストされたコンポーネントを最上位のアプリケーションフレームに追加していないことに気付くでしょう。

ただし、パネルに追加することもありません。これが、これから修正するものです。そのために COPY_SRC -macro を使用します。

COPY_SRC- マクロ

COPY_SRC マクロは、ラップされたダミーのテンプレートコードを入力モデルのノードに置き換えます。このノードに縮小ルールが定義されている場合、出力モデルに追加される前に縮小されます。この場合、パネルの視覚的表現に視覚的コンポーネントとして子要素を正しく追加するには、パネルが必要です。たとえば、具象パネル が JPanel に変換される場合、その 2 つの子ラベル を JLabel に変換する必要があり、これらの JLabel を JPanel に追加する必要があります。DemoApp テンプレートの 2 番目の LOOP マクロのおかげで、ネストに関係なく、すべての要素に対して変換部分がすでに正しく実行されています。追加部分は部分的にしか行われていないと思います。ネストされた要素の場合、追加するのはパネルである必要があります。

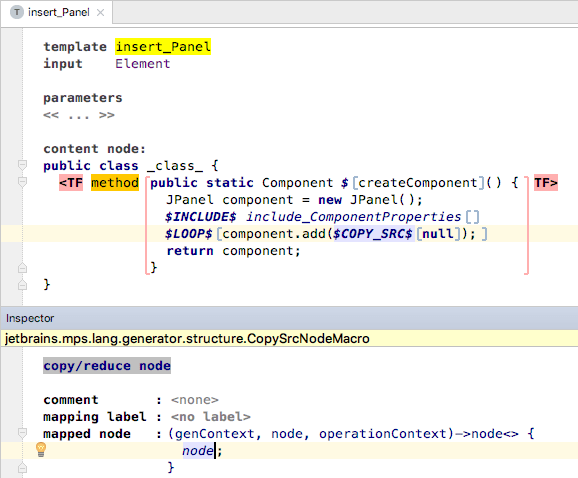

• insert_Panel を開きます

• コンポーネントに null を追加するコードを追加する

• ステートメント全体（; 文字を含む）を、XML パネルのコンテンツを反復処理する LOOP マクロでラップします。

明らかに、パネルに null を追加したくないのではないでしょうか。ここで、COPY_SRC マクロのトリック - 現在のノードを追加します。これは、LOOP マクロで現在反復している Panel の child_Element_ を参照します。COPY_SRC マクロは、コンポーネントに追加される前に、要素をスイングコンポーネントに変換します。

入力 xml 要素は、MPS ジェネレーターによって「コピー」された後、簡単に別のものになります。ここで、「何か他のもの」がどうなるかを定義します。

削減ルール

削減ルールは、ソース言語要素からターゲット言語要素への変換を定義します。例: Panel の子を表す XML 要素を、すでに生成された静的ファクトリメソッドによって作成された JavaSwing コンポーネントに変換したいとします。私たちの特定のケースでは、Panel の子を静的メソッドの呼び出しに置き換えたいと思います。幸い、検索する静的メソッドはメソッド マッピングラベルに保存されているため、正しいメソッドを簡単に取得できます。

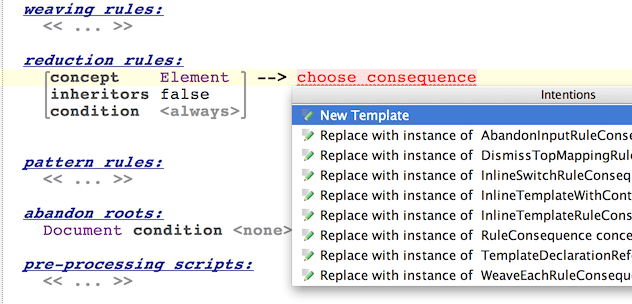

• demoLang4 ジェネレーターのマッピング構成に移動し、要素に適用可能な削減ルールを作成します

• インテンション（Alt+Enter）を適用して、このルールの新しいテンプレートを作成します

• エディターで「reduce_Element」テンプレートを開きます (Ctrl キーを押しながら参照をクリックします)

• ルールコンテンツノードとして ClassConcept を選択します

• このクラスに静的メソッドを追加します (名前は関係ありません)

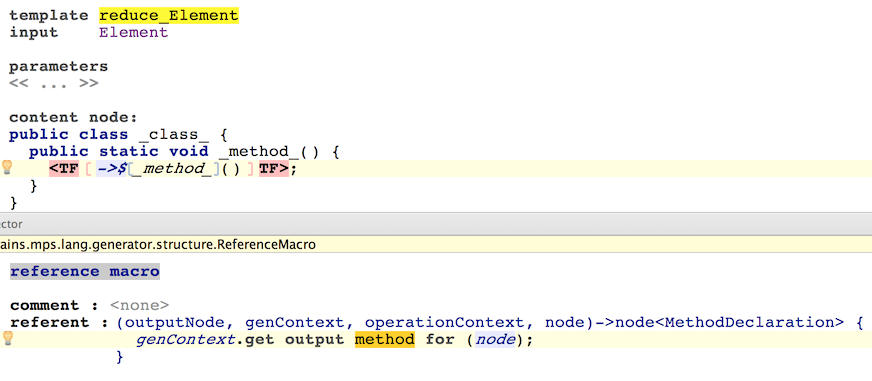

• このメソッドの呼び出し式を作成し、それをテンプレートフラグメントにします（Ctrl-Shift + F）:

• メソッド呼び出し式のメソッド名に参照マクロを追加します。メソッド マッピングラベルからメソッド宣言を取得します:

最終テスト

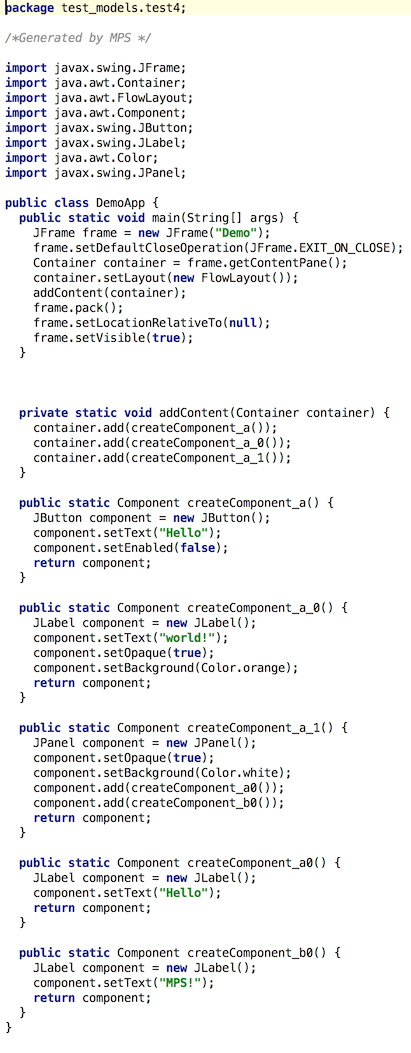

ジェネレーターを再構築し、「test4」モデルの生成されたテキストをプレビューします。

今回は、ラベル「Hello」と「MPS!」の両方コンテンツペインに正しく追加されます。終わったね !
