依存関係アナライザー - モデルの依存関係を分析する

依存関係アナライザーは、モジュールまたはモデル間の依存関係をレポートできます。メインメニューまたはモジュール / モデルのポップアップメニューから呼び出すことができます。

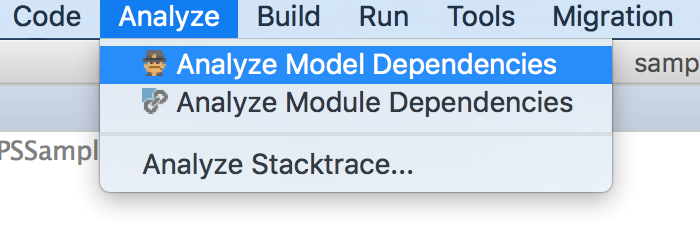

Dependencies Analyzer from the main menu

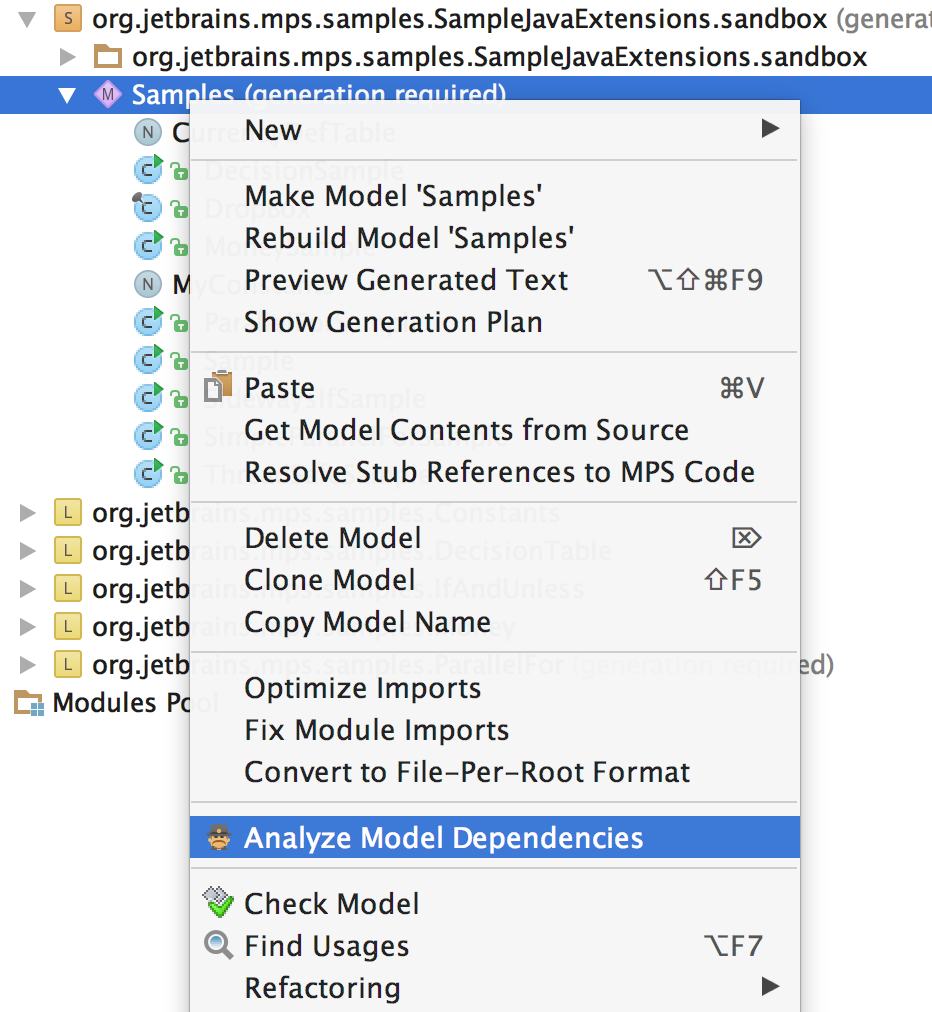

Dependencies Analyzer from context menu
Dependencies Analyzer from context menu

下部のパネルに表示される対話型レポートでは、他のモジュール、モデル、ノード別に、モジュール、モデル、ノードの使用状況を表示できます。右側のパネルには、左側のリストで選択した要素が依存しているモジュールとモデルが表示されます。下部パネルには、現在選択されている依存関係を必要とする実際の場所が一覧表示されます。

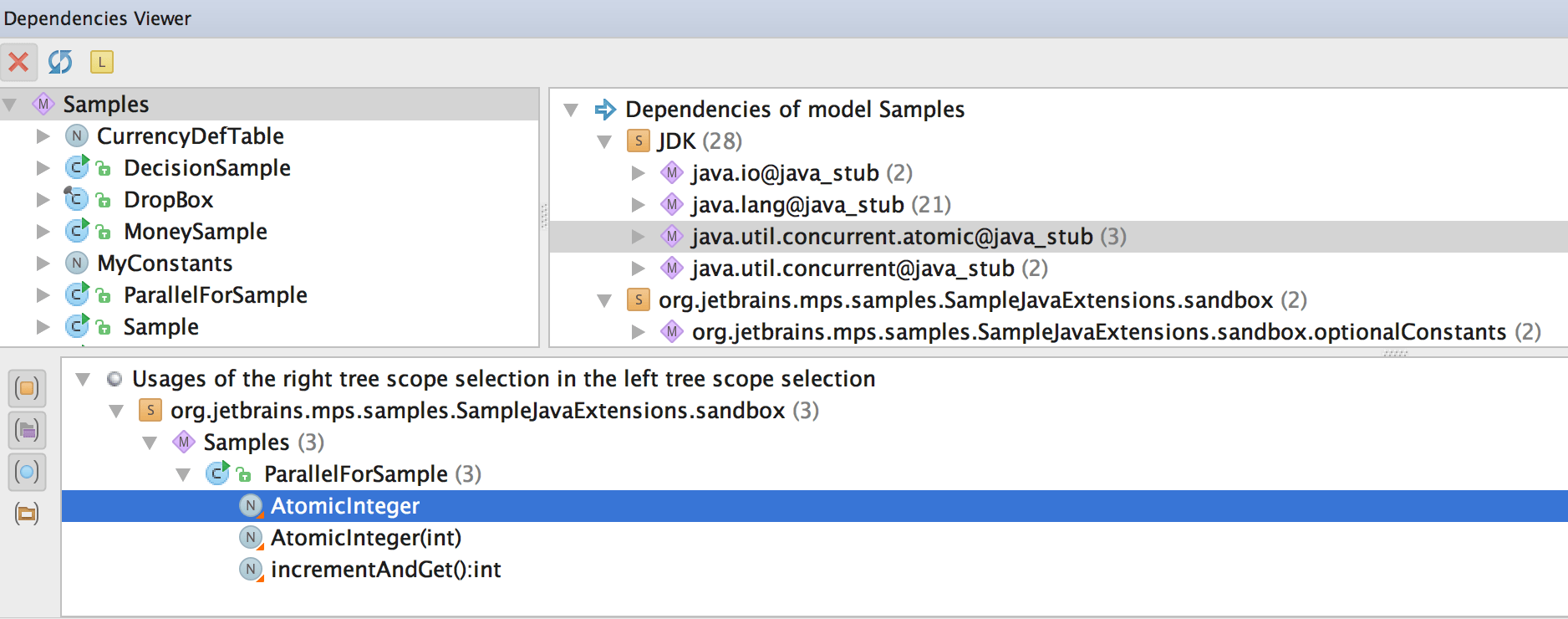

Dependencies Analyzer tool windowu

L アイコンを使用すると、モデルの依存関係とモデルで使用されている言語の分析を切り替えることができます。

モデルプロパティで指定された依存関係情報を視覚化するモジュール依存関係ツールとは異なり、アナライザーは実際のコードをチェックして依存関係分析を実行します。それは本当に依存している要素を検出してハイライトします。

関連ページ:

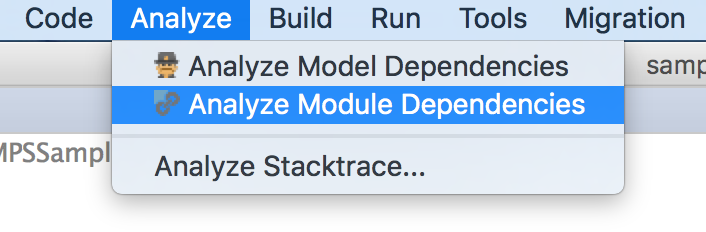

モジュール依存関係ツール
