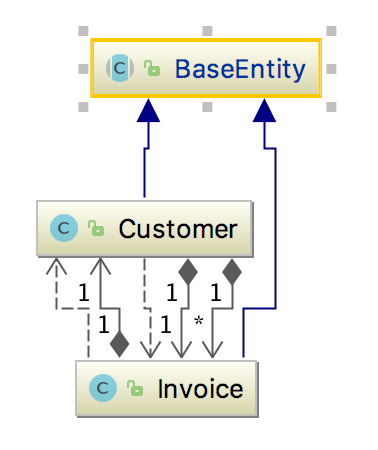

UML クラスダイアグラム

1. ダイアグラムを生成します。

2. 左側のツールバーの構造をクリックします。IntelliJ IDEA は、構造ツールウィンドウを開きます。このウィンドウには、選択したブロックとその隣接ブロックの小さなプレビューを含むダイアグラムのマップが表示されます。



   コンテキストメニューを使用して、ズームインとズームアウト、キャンバスの移動、レイアウトの変更、ダイアグラムの一部のイメージへのエクスポートを行います。



1. Space を押します。

2. 表示された検索フィールドに、追加したいクラスの名前を入力します。次に、候補リストから目的のクラスを選択します。

   プロジェクトの範囲外のクラスを追加したい場合は、非プロジェクト項目を含めるチェックボックスを選択します。

   あるいは、プロジェクトツールウィンドウで 1 つ以上の要素を選択してダイアグラムにドラッグします。

1. ダイアグラムエディターで、削除するノード要素を選択します。

2. 要素を右クリックし、コンテキストメニューから削除 Delete を選択します。

   または、リファクタリング | 安全な削除 Alt+Delete を選択します。この場合、IntelliJ IDEA は変更を適用する前に使用状況をチェックします。

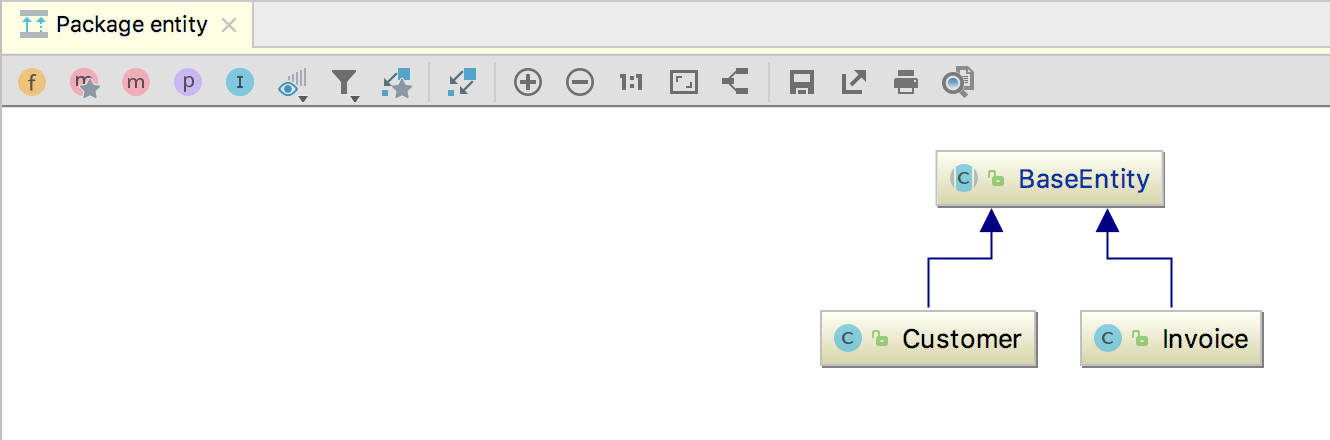

ダイアグラムエディターでフォワードエンジニアリングを実行できます。

1. ダイアグラムエディターで、任意の場所を右クリックしてコンテキストメニューからコンテンツ | 新規を選択します。次に、作成したいコード要素を選択します。

2. 選択に応じて、IntelliJ IDEA は適切なダイアログを開き、そこで新しい要素を作成するために必要な情報を指定します。

IntelliJ IDEA は、アイテムをダイアグラムとプロジェクトツリーに追加します。

ダイアグラムで実装や親クラスを表示できます。IntelliJ IDEA が複数の親クラスまたは実装を検出すると、適切な項目のリストが表示されます。親と子の間の接続を見るために必要なものを選択します。

1. ダイアグラムエディターで、実装または親クラスを表示する項目を選択します。

2. アイテムを右クリックし、コンテキストメニューから実装の表示 Ctrl+Alt+B または親の表示 Ctrl+Alt+P をそれぞれ選択します。

3. 表示されるポップアップで、必要な項目を選択して Enter を押します。ポップアップ内で選択を上下に拡張するには、それぞれ Shift+Up または Shift+Down を押します。

ダイアグラムを作成するときにデフォルトで特定のオプションを使用できるように、ダイアグラム設定を構成できます。

1. Ctrl+Alt+S を押して設定を開き、ツール | ダイアグラムを選択します。

2. 右側のペインで、デフォルトで表示したいオプションを選択し、OK をクリックして変更を適用します。

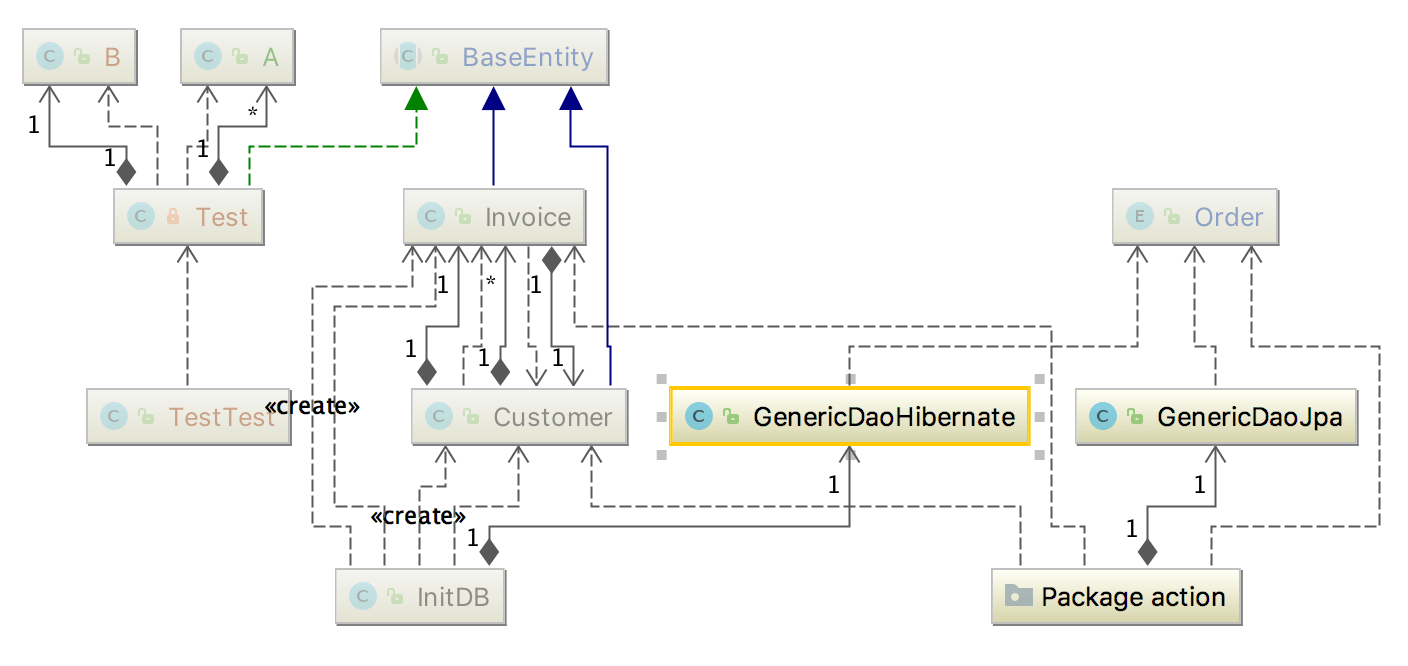

ほとんどの場合、生成されるダイアグラムは大きくて複雑です。通常、ダイアグラムの特定の部分のみに集中する必要があります。IntelliJ IDEA を使用すると、2 つのダイアグラム要素間のパスをフィルタリングできます。

1. ダイアグラムエディターで、フォーカスする 2 つのノードを選択し、そのうちの 1 つを右クリックして、コンテキストメニューを開きます。

2. コンテキストメニューからグラフの分析 | 2 つのノード間のパスに注目するを選択します。

3. 開いたダイアログで、必要に応じて追加のオプションを選択し、検索をクリックします。



   IntelliJ IDEA は、選択したノードにのみ関連付けられている接続を表示します。



このアクションを使用して、グラフ内の重要なノードを識別できます。

1. ダイアグラムエディターで、エディター内の任意の場所を右クリックして、コンテキストメニューを開きます。

2. コンテキストメニューからグラフの分析 | 中心性の測定を選択します。

3. 開いたダイアログで、必要に応じて追加のオプションを選択し、計測をクリックします。



   ノードの「重要性」は、0.0 から 1.0 の測定値の小数値で表され、最も明るいノードの選択が最初に検討される必要があります。
