アセンブリ依存図の探索

dotPeekは、コンパイルされたアセンブリ間の依存関係を視覚的に調べるのに役立ちます。任意の数のアセンブリからダイアグラムを作成し、これらのアセンブリが互いにどのように参照するかを調べることができます。

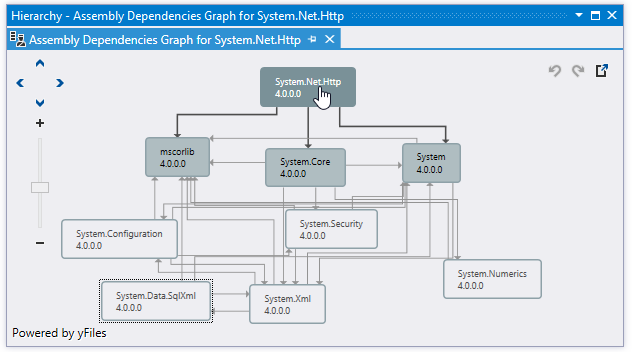

assembly diagram

初期図の作成

アセンブリエクスプローラーウィンドウで1つまたは複数のアセンブリを選択し、選択を右クリックし、コンテキストメニューでアセンブリの依存関係図を表示するを選択するか、メインメニューでインスペクション | アセンブリの依存関係図を表示するを選択します。ダイアグラムには、選択したすべてのアセンブリと、そこから参照されるすべてのアセンブリが含まれます。アセンブリ間の参照は矢印で表されます。

アイテムの表示と非表示

図の項目を表示/非表示にするには、いくつかの方法があります。

  • ダイアグラムにいくつかのアセンブリを表示し、他のアセンブリを非表示にするには、選択したいアセンブリを Ctrlでクリックし、選択したものを右クリックして選択したアイテムのみを表示するを選択します。

  • 一部のアセンブリの依存アセンブリまたは参照アセンブリを表示するには、Ctrl -clickを使用して1つまたは複数のアセンブリを選択し、その選択を右クリックしてこれのみ/これらおよび依存/参照アイテムのみを表示するを選択します。これらのコマンドは無関係な項目だけを隠し、現在隠されている参照/依存のアセンブリを追加しないことに注意してください。

  • ダイアグラムの変更(表示/隠しアセンブリ)を段階的に元に戻すには、元に戻す ThemedIcon Undo Screen Gray をクリックするか、Ctrl+Zを押します。元に戻すコマンドを逆にするには、やり直ThemedIcon Redo Screen Gray をクリックするか、Ctrl+Yを押します。

図のパンとズーム

図をパンおよびズームするには、ダイアグラム領域の左上隅にあるコントロールを使用します。または、スクロールバーを使用してダイアグラムをパンするか、ダイアグラム項目の外側の任意の場所をクリックして、ハンドカーソル cursor hand が表示されている間にドラッグできます。ズームの場合、マウスホイールを使用することもできます。

図の項目の並べ替え

ダイアグラムのレイアウトは自動的に計算されますが、必要に応じて変更することができます。すべてのアイテムを移動することができます。項目を移動するには、最初に項目をクリックして選択し、十字カーソル cursor cross が表示されている間にクリックしてドラッグします。

最終更新日: 2019年6月5日

関連事項

関連ページ:

アセンブリエクスプローラーウィンドウ

Windows | アセンブリー・エクスプローラーCtrl+Alt+Lアセンブリー・エクスプローラーを使用すると、複数のアセンブリを開いて、開いているアセンブリとフォルダーのリストを保持できます。開いているすべてのアセンブリをトラバースして探索できます。アセンブリノードを展開すると、アセンブリ内の名...

参照の階層の探索

Ctrl+Alt+Rこの機能を使用すると、すべてのアセンブリの参照の階層を調べ、すべてのアセンブリの依存関係を追跡できます。再帰的な依存関係が検出され、参照エントリの右側にグリフが表示されます。アセンブリの参照階層を表示するには:アセンブリエクスプローラーウィンドウでアセンブリを選択します。以下のい...

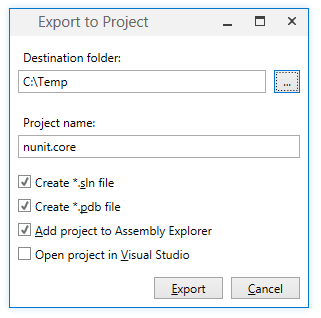

アセンブリをプロジェクトにエクスポートする
